Chapter 2

机器人开发的全栈地图 - 你正在进入的是一片什么样的丛林

如果你做过 Web 开发，你对“全栈”这个词不陌生。前端渲染页面，后端处理逻辑，数据库存数据，DevOps 管部署。每一层有自己的语言、框架、最佳实践，但它们共同服务于一个目标：用户在浏览器里点一下按钮，事情就发生了。

机器人也有一套全栈。只不过“用户点按钮”变成了“机器人接到任务”，“事情发生了”变成了“一个物理实体在真实世界里移动、抓取、放置、不撞人”。

这套全栈的复杂度比 Web 高一个数量级。不是因为每一层更难，而是因为层与层之间的耦合方式完全不同 - Web 全栈的层之间通过 API 调用，延迟在毫秒级，失败了返回 500 就行。机器人全栈的层之间通过物理世界耦合，延迟关乎安全，失败了可能是手臂砸到人。

那么这一章的目标便是给你画一张地图。不深入任何一层的细节 - 那是后面每一章的事 - 而是让你站在高处看清楚整片丛林的结构。你得先知道有哪些山头，才能决定从哪里开始爬。

---

五层 Robotics Stack

一个能在真实世界里执行任务的机器人系统，从底到顶大致分五层。我准备用 web 开发来做一个平行的对比，这样方便大家更好的比较。

Layer 0：硬件与传感器 - 原材料

这是一切的物理基础。电机让关节转动，传感器让机器人“看到”和“感受到”世界，计算平台提供算力。

对软件工程师来说，这一层最反直觉的地方在于：硬件的限制是硬性的。 你的算法再精妙，传感器看不到的东西就是看不到。相机在暗处拍出噪点，LiDAR 穿透不了玻璃，IMU 会漂移 - 这些不是 bug，是物理定律。你没法 patch 物理定律。

这一层包括：

• 传感器：相机（RGB / 深度）、LiDAR、IMU、力/力矩传感器
• 执行器：电机、减速器、夹爪

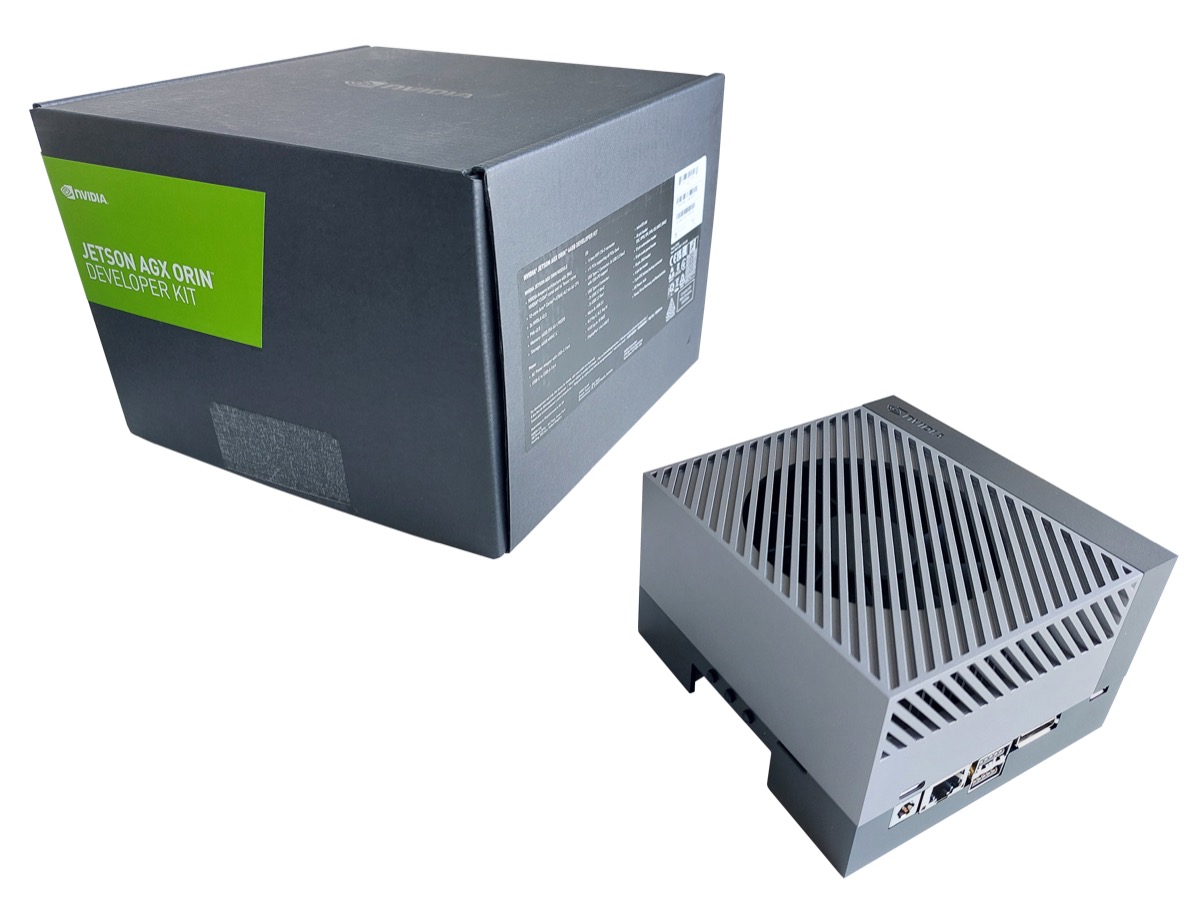

• 计算平台：NVIDIA Jetson 系列是目前机器人上最主流的边缘计算方案

Web 类比：这是你的服务器硬件。你不需要自己造服务器，但你得知道它的性能边界在哪里 - 内存多大、CPU 几核、网络带宽多少。机器人开发也一样：你不需要设计电路板，但你得知道 Jetson Orin NX 能跑多大的模型、Intel RealSense D435（高性能深度相机） 在多远距离之外深度数据就不可靠了。

Layer 1：ROS 2 - 操作系统与通信总线

机器人身上同时跑着几十个模块：相机驱动、LiDAR 驱动、SLAM、导航、手臂控制、感知、任务调度……这些模块需要一套统一的方式来互相通信和协调。

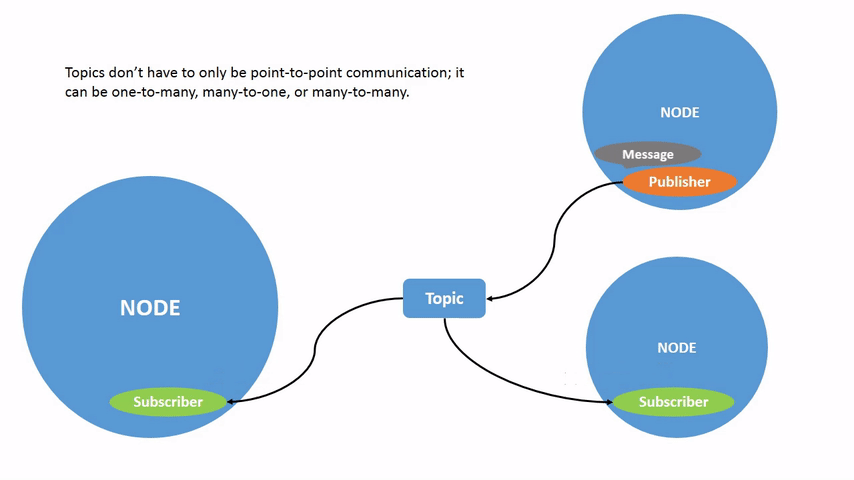

这就是 ROS 2（Robot Operating System 2）的角色。它不是传统意义上的操作系统（机器人底层跑的是 Ubuntu Linux），而是一套通信框架 + 一堆开源包 + 一种开发范式。你可以把它理解成机器人世界的“微服务架构” - 每个模块是一个独立的 node（节点），节点之间通过 topic（话题，pub/sub 模式）、service（服务，request/response 模式）和 action（动作，长任务 + 实时反馈）来交换数据。

Web 类比：ROS 2 ≈ Kubernetes + gRPC + 消息队列。它管节点的启动和通信，就像 K8s 管容器的编排和服务发现。区别在于 ROS 2 的消息传输必须满足实时性要求 - 导航模块拿到的传感器数据如果延迟了 200ms，机器人可能已经撞墙了。

Layer 2：核心算法框架 - 感知、导航、操控、调度

这是机器人的“大脑”和“小脑”所在的层。每一个子领域都有成熟的开源框架：

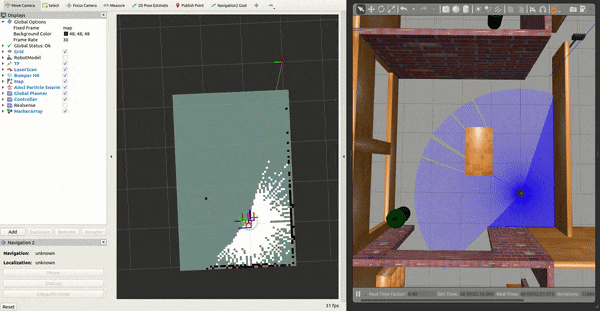

• SLAM（同时定位与建图）：机器人第一次进入一个环境，边走边建地图、边定位自己。主流工具包括 slam_toolbox（2D）、LIO-SAM（3D LiDAR）
• Nav2（导航框架）：有地图之后，从 A 走到 B 不撞东西。包含全局规划器、局部控制器、避障、卡住后的恢复行为
• MoveIt 2（机械臂运动规划）：手臂怎么从当前姿态移到目标姿态，不碰自己也不碰环境
• 感知（Perception）：把原始的相机图像和点云变成有意义的信息 - “那里有一瓶水，坐标是 [x, y, z]”
• 行为树（Behavior Tree）：上面这些模块谁先跑、谁后跑、出错了怎么办 - 任务级别的调度逻辑

Web 类比：这一层对应你的业务逻辑层。SLAM 像是第一次爬取和索引一个网站结构，Nav2 像是路由，MoveIt 像是复杂的业务流程引擎，感知像是 NLP/CV 推理服务，行为树像是工作流编排（Temporal / Airflow）。

Layer 3：仿真与训练 - 虚拟世界里先跑通

机器人软件不像 Web 应用 - 你不能写完代码就直接 deploy 看效果。原因很简单：真机太贵、太慢、太危险。一个 bug 可能让一条价值几十万的机械臂撞到货架上。

所以机器人开发的标准流程是先在仿真环境里验证。NVIDIA Isaac Sim 是目前保真度最高的仿真平台，能模拟真实的物理引擎、传感器输出、光照条件。你的 ROS 2 节点连到 Isaac Sim 和连到真机，跑的是同一套代码 - 仿真环境只是把真实的传感器和执行器替换成了虚拟的。

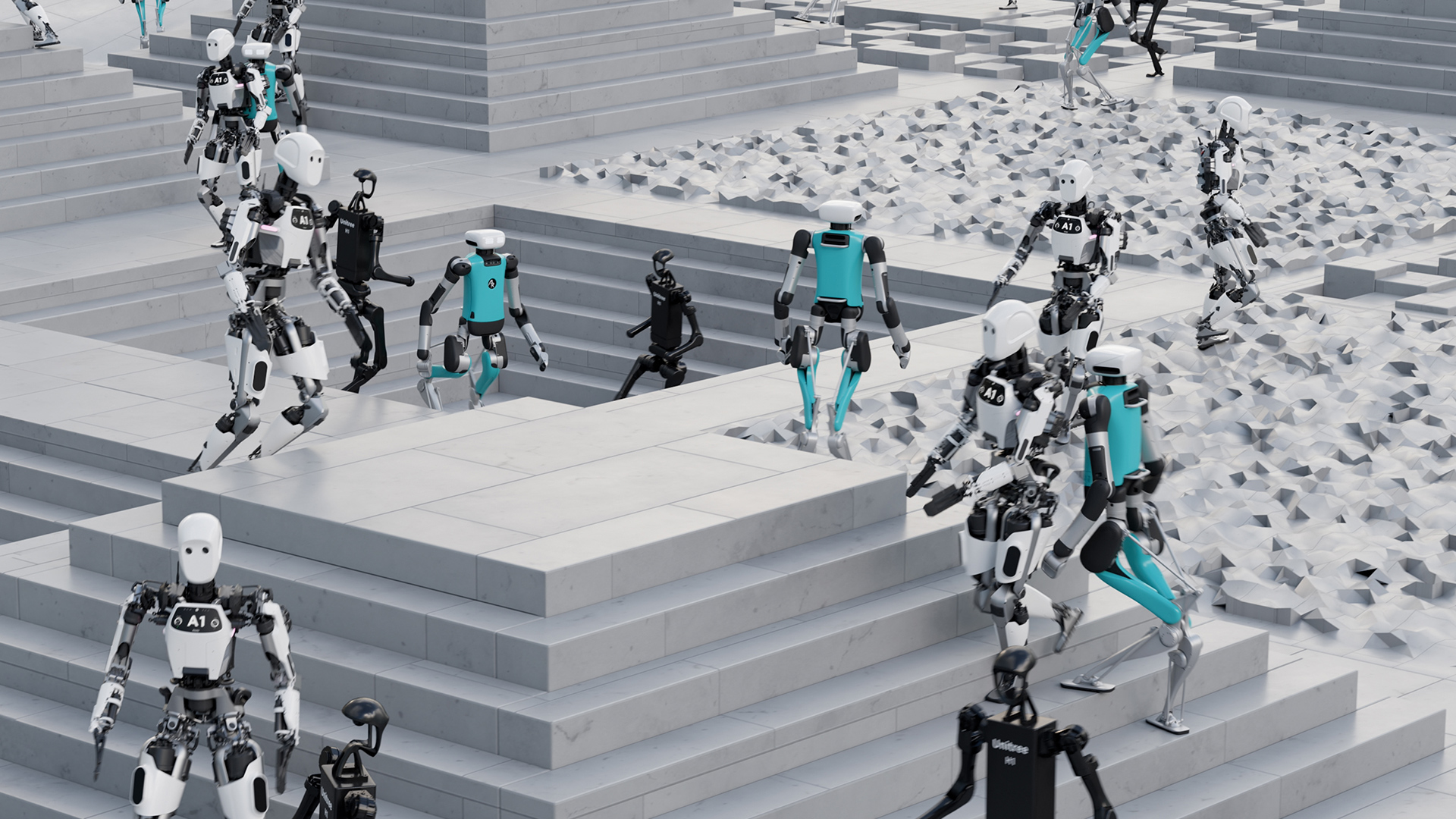

另一个关键用途是训练。强化学习需要让机器人反复试错几百万次，这只有在仿真里才能做到。Isaac Lab 能在 GPU 上并行跑几千个机器人实例，大幅加速训练。

Web 类比：仿真 ≈ staging 环境 + 单元测试 + 集成测试。只不过你的 staging 环境模拟的不是 HTTP 请求，而是整个物理世界。

Layer 4：部署与运维 - 从实验室到真实世界

仿真里跑得再好，上真机还是会翻车。地面不平导致里程计漂移，光照变化让感知模型抽风，传感器标定有偏差，WiFi 信号不稳导致通信丢包。

这一层的工作是把实验室里验证过的系统搬到真实环境中，然后持续地调参、监控、排错。涉及传感器标定（calibration）、参数调优、远程监控和日志分析、异常检测与恢复机制，以及多台机器人的车队管理（fleet management）。

Web 类比：这就是 DevOps / SRE。部署、监控、告警、故障排查、滚动更新。区别在于你的“服务器”会在仓库里走来走去，而且它挂了不能简单地重启 pod - 你可能得派人过去物理重置它。

---

Web 全栈 → Robot 全栈：一张映射表

如果你有 Web 全栈背景，这张对照表能帮你快速建立直觉：

一个贯穿始终的区别：Web 全栈的失败模式是返回错误码，Robot 全栈的失败模式是物理碰撞。 这不是程度的区别，是性质的区别。它改变了你对延迟、可靠性和异常处理的所有直觉。

---

一个任务的全链路拆解：“去货架拿水瓶送到打包台”

抽象分层讲完了，来看一个具体任务怎么穿过所有层。

假设一台移动机械臂机器人收到指令：“去 A3 货架取一瓶矿泉水，送到打包台”。

行为树启动任务调度。 最顶层的行为树把这个任务拆成一个执行序列：导航到 A3 货架 → 识别矿泉水 → 规划抓取 → 执行抓取 → 导航到打包台 → 放置。同时挂载异常处理分支：如果导航卡住就触发恢复行为，如果抓取失败就重试，如果电量低就先去充电。

Nav2 负责走过去。 行为树把目标点发给 Nav2。全局规划器在 SLAM 建好的地图上规划一条从当前位置到 A3 货架的路径。局部控制器实时跟踪这条路径，同时用 local costmap 上的实时传感器数据来躲避沿途出现的人或障碍物。底盘电机按照控制器输出的速度指令转动。整个过程中，AMCL 持续用 LiDAR 数据和地图比对来修正定位。

感知模块识别目标。 到达货架附近后，感知模块启动。RGB 相机拍到货架画面，YOLO 或 GroundingDINO 检测出矿泉水的位置。深度相机给出目标的 3D 坐标。如果需要精确抓取，6DoF 位姿估计模型（比如 FoundationPose）会计算出矿泉水的精确朝向。

MoveIt 2 规划手臂动作。 拿到目标的 3D 位姿后，MoveIt 2 开始工作。逆运动学（IK）算出目标关节角度，运动规划器（比如 RRT*）找到一条从当前姿态到目标姿态的无碰撞路径。手臂沿着规划好的轨迹移动，接近目标时切换到力控模式，以合适的力度闭合夹爪。

再次导航 + 放置。 抓到水瓶后，行为树推进到下一步。Nav2 规划去打包台的路径，手臂保持在安全姿态避免碰撞。到达后，MoveIt 2 规划放置动作，夹爪松开。

全程通信通过 ROS 2。 以上所有模块 - 传感器驱动、SLAM、Nav2、MoveIt、感知、行为树 - 全部以 ROS 2 node 的形式运行，通过 topic 和 action 互相通信。相机驱动发布图像 topic，感知节点订阅图像 topic 并发布检测结果 topic，MoveIt 接收目标位姿并通过 action 反馈执行进度。整个系统像一个高速运转的齿轮组，任何一个齿轮的延迟或卡顿都会传导到整个链条。

---

这张地图有一个特点值得注意：层与层之间不是单向依赖的。SLAM 输出的地图质量直接影响 Nav2 的导航效果，Nav2 的定位精度又反过来影响感知的坐标准确性，感知的输出质量决定了 MoveIt 能不能规划出合理的抓取路径。所以你在深入任何一层的时候，脑子里始终要挂着上下游的数据流 - 这也是后面每一章都会讲“它的输出喂给谁”的原因。
